浙大紫金港校区/剪叉式升降机

  • 产品说明
  • 产品参数

浙大紫金港校区/剪叉式升降机

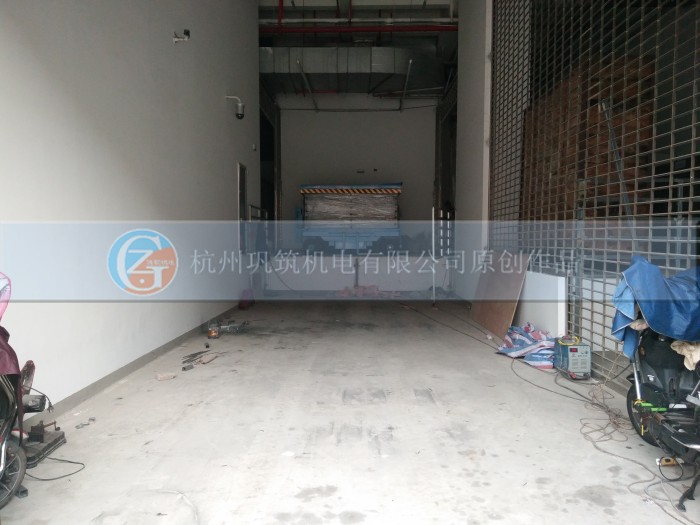

校区博物馆由于一楼层高有8米,天井高度月14米,有电动遮阳雨棚及灯需要维护、维修,用户之前也考虑用铝合金升降机的,考虑到高空作业的稳定性和安全性,还是放弃了一味追求外观,而考虑安全。

载重:300kg

提升高度:12

作业高度:13.7

自身高度:1.76(不含护栏高度)

外形尺寸:外形尺寸2760mmX1670mmX1760mm

平台尺寸:平台尺寸2550mmX1530mm

升降方式:380V三相电升降

移动方式:电瓶蓄电行走

主材质:矩形管

电源:2.2Kw  380V  50HZ


材料及配置

序号

名称

材料及厂家

1

台面

5mm平板折弯,铺3mm 板                    山钢产

2

剪叉支杆

160*80*5mm 矩形管                           山钢产

3

底架

160*80*5mm 矩形管                           山钢产

4

道轨

5mm平板折弯做道轨,使用尼龙滑块做导轨轮,接触面大,升降平稳,晃动小。

5

油缸

HSG80/40   4支 内置防爆阀(防止油管断裂,平台失速下降);密封圈采用日本华尔卡品牌,经久耐用,不泄露。

6

液压油管

2-10-43MPa 沈阳橡塑四厂生产 双层钢网高压油管

7

泵站

鞍山力胜产升降作业平台专用液压泵站。加装应急下降阀,平台断电可手动控制下降;内置溢流阀,可防止上行运动时系统压力过高,起到超载保护功能

8

功率及电压

2.2kw/三相380v   行走:48v/1.1kw

9

轮胎

500-8        充气轮胎4条                 青岛产

10

支腿

120*60*5mm 矩管配做                       山钢产

11

配电箱

德力西品牌,接触器罗列连接,加装热过载保护,缺相保护等安全保护功能

12

控制形式

上、下控制。控制部分加装急停安全,以最大限度保障财产及人身安全。各操作部分使用24V安全控制电压

13

行程开关

 上海人民      品牌

14

轴销

45# 圆钢配做,调质处理。各轴销间加装SF-2无油自润滑轴承。浙江嘉善产

15

液压油

32# 长城抗磨液压油

16

升降速度

4-6米/分钟,下降速度可调

17

除锈处理

抛丸、喷砂除锈处理;除去钢结构构件表面的锈蚀及飞溅,能使钢构件表面产生一定程度的凹凸不平的效果,增大粉末的附着力
