施工升降机专项施工方案时间：2019-07-15 目 录 一、工程概况 3 1、工程简介 3 2、参建单位 3 3、编制依据 3 4、选型、布置位置及编号 4 二、安装位置 4 三、人货梯基础承台及配筋 4 四、人货梯基础承台承载力验算 5 1、荷载计算 5 2、承台验算 6 2.1承台底面验算 6 2.2承台抗冲切验算 6 2.3承台底部配筋验算 8 2.4地下室顶板面验算 8 2.5承台面集中荷载验算 9 五、人货梯基础支撑系统 9 5.1设计思路说明 9 5.2钢格构柱的验算 9 1. 格构柱截面的力学特性 9 2. 格构柱的长细比计算 10 3. 格构柱的整体稳定性计算 11 六、施工步骤与方法……………………………………………………..12 6.1人货梯基础施工………………………………..12 附图一：人货梯安装平面布置示意图 13 附图二：人货梯基础地下室顶板加固示意图 14 施工升降机专项施工方案 一、工程概况1、工程简介本工程主要对4#、5#、8#、9#楼，共4栋建筑，结构形式为钢筋混凝土结构，结构体系为框架剪力墙结构，主体地上层数为24层，地下层数为一层，主体高度分别为74.6、74.3米。 2、参建单位3、编制依据3.1 国务院令 第393号 建 设工程安全生产管理条例 3.3 JGJ33-2001 建筑机械使用安全技术规范 3.4 JGJ59-99 建筑施工安全检查标准 3.5 JGJ80-91 建筑施工高处作业安全技术规范 3.6 JGJ46-2005 施工现场临时用电安全技术规范 3.7 DGJ08-903-2003 施工现场安全生产保证体系 3.8 JGJ81-91 钢筋焊接及验收规程 3.9 GB50204-2000 砼结构工程施工 验收规范 3.10 GB50300-2000 建筑工程施工质量验收统一标准 3.11 GB50310-2000 电梯工程施工质量检验评定标准 3.13 国务院、建设部、省市有关规定 4、选型、布置位置及编号因考虑4#楼、5#楼、8#楼、9#楼均为24层的高层，墙体砌筑、粉刷等工作量较大，为提高人工降效，则分别在4、5#楼、8、9#楼侧阳台处安装2台SC200/200人货梯，需安装标准节51节，即78米左右，设置8道附墙（3层一道）。 二、安装位置由于本工程为地下车库1F，外围为2F商铺楼，故人货梯设置只能安装于主楼外侧的地下室顶板上。为方便使用及方便拆除（避免与塔吊拆除重叠），故2#人货梯安装于M轴交12\14轴；3#人货梯安装于A轴交8\14轴，详见附图一。 三、人货梯基础承台及配筋人货梯采用SC200/200型双箱电梯。吊笼规格3m×1.3m×2.5m,基础尺寸为5.8m×4.0m，基础板厚为0.35m，基础砼强度等级取C30。配筋经过计算确定，直接浇筑于地下室顶板上。人货梯与建筑物之间每二层采用人货梯专用附墙杆连接，以防御风荷载的挠力,保证其稳定性。附墙杆于建筑物上铁件连接。铁件由150㎜×150㎜×10㎜钢板与M20螺栓加固与梁上组成，并在铁件处的梁（或柱）多加四支同号钢筋。 四、人货梯基础承台承载力验算1、荷载计算P=(吊笼重+外笼重+导轨架总重+对重重+载重)×0.02（KN） 根据建筑的总高度人货梯安装高度按78米计（标准节1.5m/节），以此作安全验算。现根据有关资料提供的数据进行安全验算如下： 单重 数量 总重 标准节（导轨架）161㎏/节 51 8211㎏ 外笼重 1600㎏/个 1 1600㎏ 吊笼 1600㎏/个 2 3200㎏ 额定荷载（载重）2000㎏/个 2 4000㎏ 对重重 1600㎏/个 2 3200㎏ 共重：20.211吨

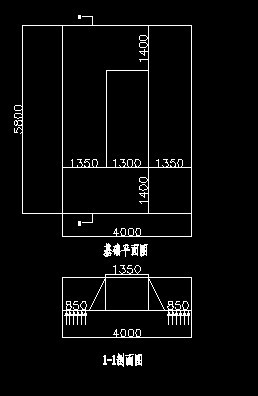

人货梯总重Q=20.211T 乘以分项系数20.211×1.2=24.2532T 基础自重：5.8×4.0×0.35×2.5=20.3T 乘以分项系数:20.3×1.2=24.36T 总荷载G=24.2532+24.36=48.6132T 考虑动载、自重误差及风载对基础的影响，取系数n=2，则P=G×2（KG）。 因1KG=9.8N=0.0098（KN），所以P=G×2×0.0098（N）=G×0.002（KN）。 单位转换为KN即P=G×0.02KN=48613.2×0.02=972.264KN 2、承台验算承台砼强度等级为C30，轴心抗压强度fc=14.3Mpa，轴心抗拉强度ft=1.43Mpa，底面积S=5.8*4.0=23.2m2。 2.1承台底面验算承台底面积验算，轴心受压基础基底面积应满足下式 P/fc=972.264×103/（14.3×106）=0.070m2<S=23.2m2 满足要求。 fc-------轴心抗压强度（Mpa） P----轴心压力（KN） 2.2承台抗冲切验算计算简图如下，应满足如下计算要求。
--基础底面承载力。按=*A， ---按荷载效应组合计算并考虑结构重要性系数的基础底面地基反力设计值。=972.264/23.2=41.91kPa。 A---冲切荷载时取用的面积，即为5.8×0.85=4.93 =41.91Kpa×4.93=206.62kN。 --- 验算冲切面的有效高度，取两个钢筋方面的截面有效高度的平均值。 ---轴心抗拉强度，C30为1.43Mpa。 ---截面高度影响系数，截面高度小于800mm，取1.0。 ---最不利剪切面边长度，取5.8m。 满足要求。
2.3承台底部配筋验算属于轴心抗压，在承台底部两个方向的弯距。
a---基础底板长边尺寸，a=5.8m。 b---基础底板短边尺寸，a=4.0m。 ---相应的柱截面尺寸，=3.0m，=1.3m。
底板配筋计算：
实际配筋B12@200，基础长边5.6m处钢筋根数30根（双层双向60根），故钢筋的截面面积为9652mm2。 所以， 2.4地下室顶板面验算将人货梯及其承台自重转化为5.8m×4.0m范围内面荷载，能满足人货梯承台C30的抗压值。 S=972.264×103/23.2=41.907Kpa=0.4191Mpa<14.3Mpa （满足要求） 2.5承台面集中荷载验算标准节尺寸为700×700。验算该局部抗压强度。 人货梯总重Q=20.21T 乘以分项系数20.21×1.2=24.252T 位转换为KN即P=G×0.02KN=24.252×0.02=485.04KN
五、人货梯基础支撑系统5.1设计思路说明在人货梯基础标准节对应的地下室顶板处回顶钢格构柱，钢格构柱截面尺寸为0.5m×0.5m，采用4根80×8mm的角铁作为主肢，然后采用50×5mm角铁作为缀条@500mm。 施工工序：加工格构柱→地下室底板放样→格构柱定位→采用千斤顶使格构柱顶于地下室顶板→下脚采用混凝土浇筑（浇注尺寸0.8m×0.8m，厚度0.3m）。 5.2钢格构柱的验算依据《钢结构设计规范》(GB50017-2003)。 1. 格构柱截面的力学特性格构柱的截面尺寸为0.50×0.50m； 主肢选用:8号角钢b×d×r=80×8×9mm； 缀条选用:5号角钢b×d×r=50×5×5.5mm； 主肢的截面力学参数为 A0=12.30cm2，Z0=2.27cm，Ix0=73.49cm4，Iy0=73.49cm4；缀条的截面力学参数为 At=4.80cm2； 格构柱截面示意图 格构柱的y-y轴截面总惯性矩： 格构柱的x-x轴截面总惯性矩： 经过计算得到： Ix=4×[73.49+12.30×(50/2-2.27)2]=25719.48cm4； Iy=4×[73.49+12.30×(50/2-2.27)2]=25719.48cm4； 2. 格构柱的长细比计算格构柱主肢的长细比计算公式： 其中 H ── 格构柱的总高度，取3.45m； I ── 格构柱的截面惯性矩，取,Ix=25719.48cm4，Iy=25719.48cm4； A0 ── 一个主肢的截面面积，取12.30cm2。 经过计算得到x=15.09,y=15.09。 换算长细比计算公式： 其中 A ── 格构柱横截面的毛截面面积，取4×12.30cm2； A1 ── 格构柱横截面所截垂直于x-x轴或y-y轴的毛截面面积，取2×4.80cm2； 经过计算得到kx=20.80,ky=20.80。 3. 格构柱的整体稳定性计算格构柱在弯矩作用平面内的整体稳定性计算公式： 其中 N ── 轴心压力的计算值(kN)；取 N=744.00kN； A── 格构柱横截面的毛截面面积，取4×12.30cm2； ── 轴心受压构件弯矩作用平面内的稳定系数； 根据换算长细比 0x=20.80,0y=20.80,查《钢结构设计规范》得到x=0.97,y=0.97。 经过计算得到 X方向的强度值为166.5N/mm2，不大于设计强度215N/mm2,所以满足要求! Y方向的强度值为166.5N/mm2，不大于设计强度215N/mm2,所以满足要求! 六、施工步骤与方法6.1人货梯基础施工7.1.1在地下室顶板上放样后，开始绑扎Φ12@150双层双向的钢筋网片，浇筑C30砼厚度为300mm，基础平面尺寸为4600mm×3600mm。 7.1.2浇筑砼前地脚螺栓必须牢固固定在基础钢筋网片上，螺丝的中心距的最大误差小于5mm，砼表面局部平整度小于10mm，砼表面和埋件的面应做平，砼基础的四周应设置排水沟，保证基础无积水现象。 7.1.3基础砼浇筑时，必须做一组试块，同条件自然养护，掌握砼的强度情况。 7.1.4在人货梯基础底板上设置4个沉降观测点，人货梯安装好后要进行初始值的观测，以后每半个月观察一次及时了解沉降情况，如发生沉降较大时，要对附墙拉节点进行重新安装，以便释放附墙杆的竖向应力。 7.1.5人货梯基础四周围设置排水设施。 附图一：人货梯安装平面布置示意图
|
满足要求
